Добавление провода

С помощью этого инструмента можно вручную создать кабельную сеть между электрическими компонентами проекта.

Добавление участков кабельной сети между устройствами не образует цепь и не указывает их размеры. См. разделы Создание цепей и Размеры проводов.

1. В Диспетчере проекта разверните категорию "Виды (все)""Планы этажей" и дважды щелкните вид, на котором требуется создать участок провода.

2. Выберите вкладку "Системы"панель "Электротехника"раскрывающийся список "Провод" и укажите стиль провода.

3. В списке "Выбор типа" выберите тип провода.

   Типы проводов, доступные в списке "Выбор типа", задаются в диалоговом окне "Настройки электротехнических систем".

4. Наведите курсор на первый из соединяемых компонентов.

   При наведении курсора на электрические компоненты на них появляются символы привязки. Кабельная сеть должна соединяться с символом привязки соединителя.



5. Щелчком мыши укажите начало участка провода.

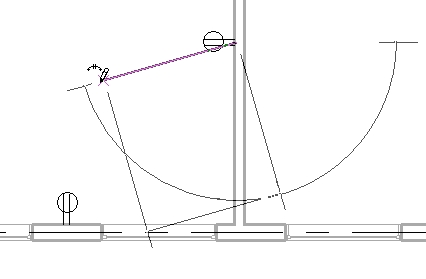

6. Переместите курсор в точку посередине между соединяемыми компонентами и щелчком мыши укажите среднюю точку.

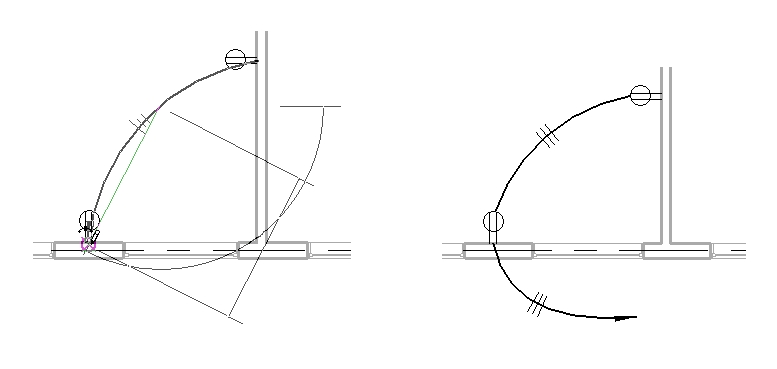

7. Наведите курсор на следующий компонент и щелкните символ привязки, чтобы указать конец участка кабельной сети, как показано ниже, или щелкните в пустом месте области чертежа, чтобы создать участок ввода.


8. Нажмите кнопку "Изменить", чтобы освободить инструмент.

   Стиль засечек на участке кабельной сети задается в диалоговом окне Кабельная сеть.
